Civil 3Dは毎年アップデートが行われますが、「2026版では具体的に何が変わったのか？」と気になっている方も多いのではないでしょうか。Civil 3D 2026では、新たに搭載された「3D モデル ビューア」をはじめ、ワークフローや解析機能の改善など、実務の効率化につながるアップデートが複数含まれています。

本記事では、Civil 3D 2026の主要な変更点を、3D モデル ビューアの操作画面を中心に解説します。新機能の使い方からその他の改善ポイントまで、まとめて把握できる内容です。

1. 3D モデル ビューア：直感的な操作でモデル確認を効率化

Civil 3D 2026では、従来の「オブジェクト ビューア」とは別に、最新のグラフィックスエンジンを採用した「3D モデル ビューア」が新たに搭載されました。

ビューアは独立した「フローティングウィンドウ（またはドッキング可能なパレット）」として動作するため、モデルを表示したままメイン画面で図面の編集を継続できるのが特徴です。

3D モデル ビューアの操作方法を解説

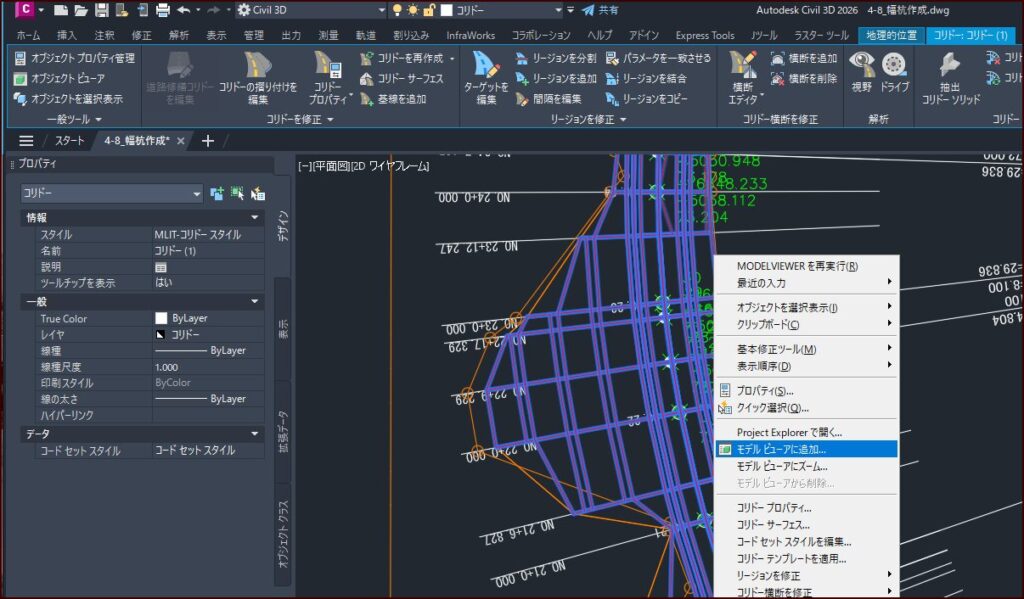

図面上の3Dオブジェクトを選択し（下図ではコリドーを選択）、右クリックから「モデル ビューアに追加」を選択します。

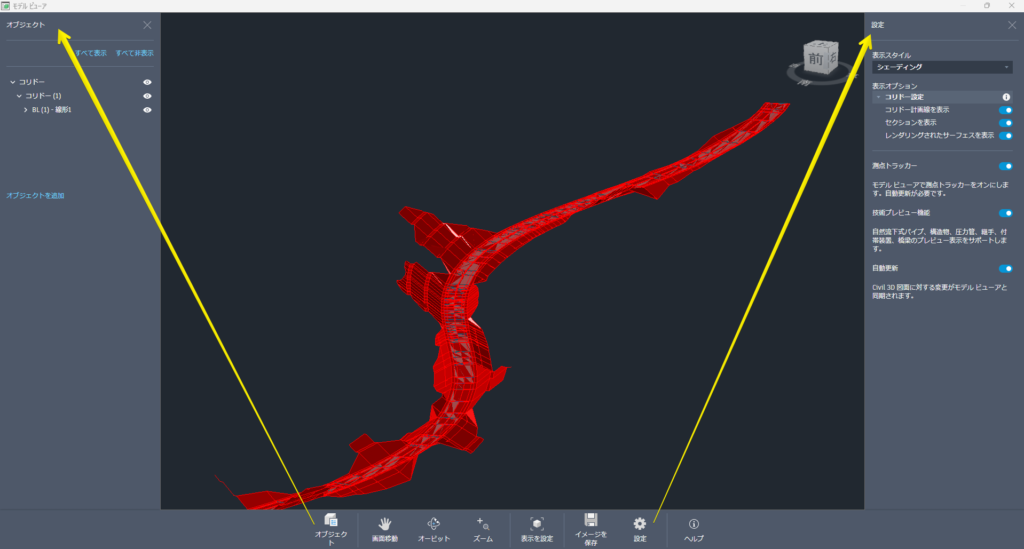

下図のように、別画面で「モデル ビューア」のウィンドウが開きます。黄色矢印のボタンを押すと、オブジェクトの一覧や設定を確認できます。画面下部の「画面移動」「オービット」「ズーム」の各操作ボタンにより、視点の切り替えがスムーズに行えます。

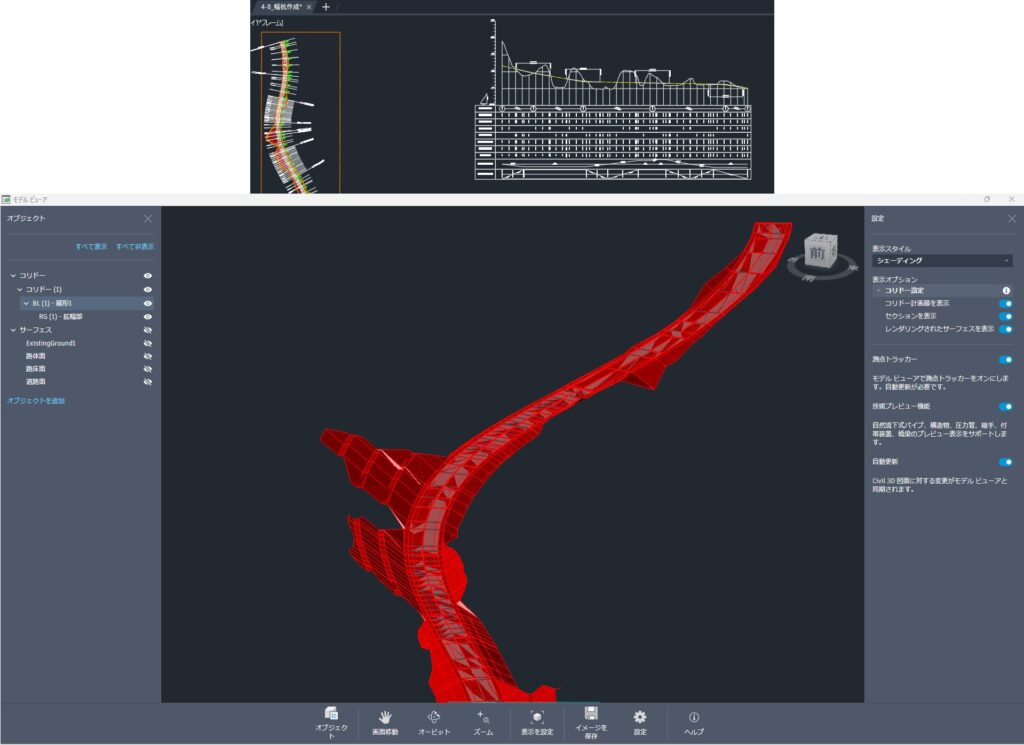

図面の表示スタイル（コンセプト、シェーディング等）を維持したまま確認できるほか、ビューア内で独自にスタイルを変更・保持することも可能です。

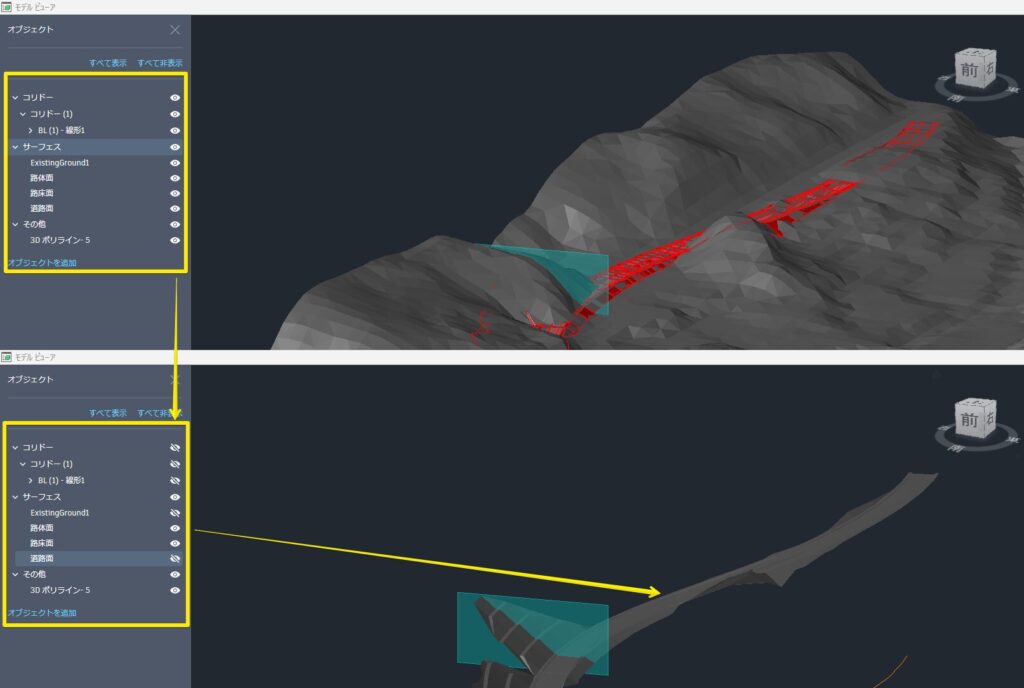

「オブジェクトを追加」からTINサーフェスなどを追加し、目のアイコンで表示・非表示を切り替えることで、確認したいオブジェクトだけを絞り込んで表示できます。別ウィンドウとして常時開いておけるため、必要なモデルをいつでも参照できるのがポイントです。

計画線（フィーチャ線）の標高編集やコリドーの微調整を行いながら、3D モデル ビューア上で形状の変化をリアルタイムに確認できます。従来の「編集→ビューア起動→確認→閉じる→再編集」という手順が不要になり、作業効率が大幅に向上します。

また、複数のオブジェクト（例：サーフェスと排水構造物）を同時にビューアへ追加できるため、土工部と構造物の取り合いや、計画モデルの不自然な段差などを直感的に把握できます。

2. 平面回帰解析：既存データから最適な線形を自動生成

最新版（2026.2）では解析ウィンドウがモードレス化され、図面を編集しながらリアルタイムで残差を確認・調整できる「実用的な設計支援ツール」へと進化しました。

実務における主な改善ポイントと対応範囲は以下のとおりです。

  • ReCapやInfraWorks等で整理・クリーンアップされたデータからの線形計算実行
  • 直線・円弧・緩和曲線を組み合わせた複雑な幾何形状の自動計算およびリアルタイムプレビューへの対応
  • 抽出された各セグメントの半径や接線条件を個別に数値入力等で微調整する編集機能
  • 抽出データと元のポイントデータとの誤差（残差）を数値で確認できるレポート出力

あらかじめ整理されたデータをもとに、設計線形を論理的に最適化するための支援機能として活用できます。

3. Drainage関連ワークフロー：Civil 3DとInfoDrainageの連携強

排水設計における高度な解析（流出解析や調整池の容量計算等）は、依然としてInfoDrainageやSSAといった外部解析エンジンに依存しています。Civil 3D 2026では、外部ソフトとのデータ往復（ラウンドトリップ）における「属性情報のマッピング」や「インポート手順」の整理による連携支援に特化しています。

実務におけるデータの受け渡しと管理に関する主な改善点は以下のとおりです。

  • Civil 3D側の属性情報を外部解析ソフトの項目へマッピングした形でのエクスポート対応
  • 解析ソフト側で決定された管径や勾配等の計算結果を、インポート手順により設計モデルへ反映させるワークフロー
  • 解析ソフトで生成された詳細な計算書やExcelレポートを、外部ファイルとして関連付けて管理する手法の整理
  • 調整池や開水路などの複雑な形状については、Civil 3Dの標準機能（グレーディング等）で作成した形状情報を解析ソフトへ受け渡す運用の継続

今回のアップデートで「Civil 3D内で解析が完結する」わけではありません。あくまで「解析は外部ソフト、設計はCivil 3D」という分業モデルを前提に、データ連携時の手動入力の手間や不整合をいかに減らすかに焦点を当てた改善です。

4. パフォーマンス向上と操作UIの最適化

Civil 3D 2026のパフォーマンス改善は、大規模データの描画レスポンス向上や、既存の編集コマンド（計画線など）の挙動安定化など、日常的な作業品質（QOL）の底上げが中心です。

主な改善ポイントおよび検証事項は以下のとおりです。

  • プロパティ編集系UI全体の応答性改善
  • 大規模なコリドーモデルの再作成や、一部環境におけるLandXML入出力時の処理効率改善
  • 計画線（フィーチャ線）編集時の挙動安定性や操作時の引っかかり軽減

大規模プロジェクトでも、既存の操作がよりスムーズかつ快適に行えるようになりました。

まとめ：実務の「摩擦」を解消する堅実な進化

Civil 3D 2026は、新機能の追加よりも、設計・解析・出力における操作ストレスやデータ不整合の低減に重点を置いたアップデートです。主なポイントを振り返ります。

  • 3D モデル ビューア：独立ウィンドウでのリアルタイム確認により、編集と視認の往復時間を削減
  • 平面回帰解析：モードレス化によるリアルタイムな調整環境が整い、現況復元の精度と速度が向上
  • Drainage 連携：外部ソフトとの属性マッピングや手順の整理による、データ受け渡しのミス低減
  • UI・パフォーマンス：計画線編集や主要パレットの応答性改善による、大規模データ処理時のQOL向上

「既存の作業がどれだけ滑らかになったか」という視点で見ると、設計者の思考を妨げる細かな「引っかかり」を一つひとつ解消したアップデートと言えるでしょう。

本記事が、Civil 3Dでの設計やモデル作成の参考になれば幸いです。

※本記事で使用しているキャプチャ画像および機能検証用のモデルデータは、オートデスク株式会社が公開している「Autodesk Civil 3D トレーニング教材 | BIM Design 土木・インフラ向けサイト」のトレーニング教材およびデータセットをベースに作成しています。
